KÉTFOKOZATÚ R TÍPUS

INGERSOLL RAND R-SZÉRIÁS LÉGKOMPRESSZOROK JELLEMZŐI:

Az Ingersoll Rand R-szériáslégkompresszor egy elektromos meghajtású, folyamatos üzemű, egy- vagy kétfokozatú olajkenéses csavarkompresszor. A légkompresszor alapkeretre szerelve, csövezéssel, vezérléssel, teljesen automatikus működésre alkalmas berendezés. A légkompresszor teljes tervezési és gyártási folyamata CE és ISO 9001 sztenderdek szerint történt.

R-SZÉRIÁS LÉGKOMPRESSZOROK ALAP FELSZERELTSÉGE:

• Olajkenéses csavarkompresszorok 5,5- 75kW teljesítmény között, használatra készen, Ingersoll Rand UltraCoolant kenőanyaggal feltöltve kerülnek leszállításra. Az UltraCoolant hűtőközeg 8000 üzemórás csereintervallumot biztosít.
• A 90-250kW közötti teljesítményű olajkenéses csavarkompresszorok, használatra készen, felkészülve a napi több műszakos, ipari alkalmazásra, megnövelt élettartamú hűtőközeggel kerülnek kiszállításra a felhasználókhoz. Ez a hűtőközeg, -az Ingersoll Rand UltraCoolant EL- egyedülálló, 16000 üzemórás csereintervallumot kínál.
• Nagy hatékonyságú előszűrők, amelyek védik a belső elektromos komponenseket és a hűtőt a portól és egyéb koszolódástól
• 5,5 – 11kW között szíjhajtás, szem előtt tartva az egyszerűséget és a megbízhatóságot és gazdaságosságot
• 15kW-tól felfelé integrált direkthajtás, szem előtt tartva a maximális hatékonyságú erőátvitelt
• Új fejlesztésű egy- vagy kétfokozatú Ingersoll Rand sűrítőegység rendelkezik a legmagasabb légszállítással a kategóriában
• Különálló és túlméretezett levegő és olajhűtő csökkentve a nyomásesést és termikus kifáradást.
• Beépített ciklon-szeparátor, elektromos automata kondenzátum leeresztővel
• Fordulatszám szabályzott hűtőventillátor az optimális hűtés és szellőzés miatt
• Zajcsillapító burkolat, nyitható (és leemelhető) ajtókkal a könnyű hozzáférhetőség miatt
• Rezgéscsillapított alapzat lecsökkentve a belső vibrációkat
• Xe 90 mikroprocesszor alapú vezérlőpanel (IP55 védettséggel)

AZ INGERSOLL RAND LÉGKOMPRESSZOROK MEGHAJTÁSA:

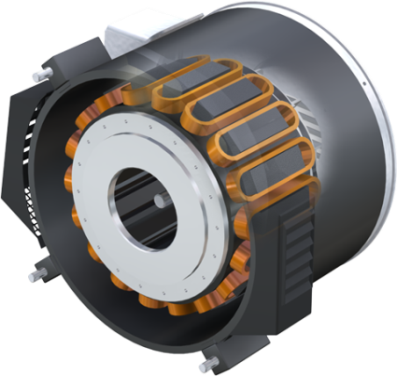

Ingersoll Rand hybrid permanens mágneses ( HPM ) motor

 A frekvenciaváltós légkompresszorok hajtását biztosító Leroy Somer HPM® Hibrid permanens mágneses motor már 45kW teljesítménytől elérhető az Ingersoll Rand termékpalettáján. A HPM® motor a következő előnyöket nyújtja a hagyományos asszinkron motorokkal szemben:

• Végtelen számban indítható, tehát nincs meghatározva óránkénti maximális indítási szám. Ennek köszönhetően a légkompresszor minden esetben megáll amint eléri a beállított nyomást.
• Premium 95% feletti hatásfok (IE4)
• A HPM motor hatásfoka nem romlik a visszaszabályzás során, a fajlagos levegőelőállítási mutató közel állandó a visszaszabályzott tartomány alján is.
• A motor a felső tartományban nincs túlpörgetve, ezért ott sem romlik a fajlagos energiafelhasználás értéke.

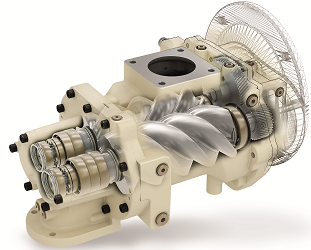

AZ EGYFOKOZATÚ INGERSOLL RAND SŰRÍTŐEGYSÉG:

Az INGERSOLL RAND a világ legrégebbi és legnagyobb tapasztalattal rendelkező sűrítőelem gyártója. A 200-250 kW kategóriájú légkompresszorok sűrítőegysége a kategória legnagyobb légszállítású (2 fokozatú) elemei, világszinten is vezető hatásfokkal. A sűrítőelem fordulatszáma a fenti szegmensben egyik típusnál sem éri el az 1500 1/min-t.

A rotorok standard felszereltségben AISI – 1045 (EN 10083-2 C45+N) rozsdamentes acélból készülnek. A sűrítőelem ház magas minőségű öntöttvas anyagból készült. Az Ingersoll Rand sűrítőegységei robusztus felépítésű, nagy geometriájú, más gyártók sűrítőelemeihez képest alacsony fordulatszámon működő sűrítők. Az alacsony fordulatszámnak köszönhetően a mechanikai komponensek terhelése fajlagosan kisebb, mint a nagyobb fordulaton üzemelő sűrítőegységeké, így a gyártómű hosszabb élettartamot tud garantálni.

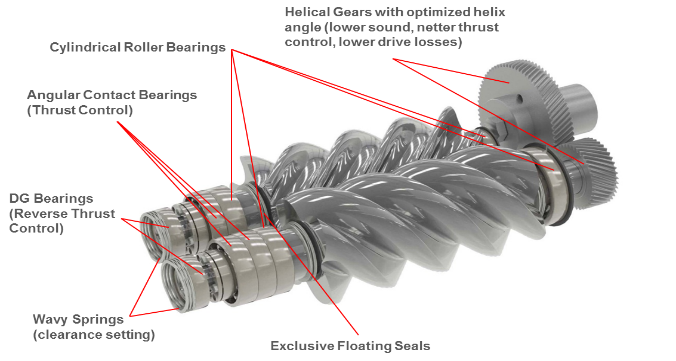

CSAPÁGY ELRENDEZÉS:

Az új Ingersoll Rand sűrítőegység a 200-250Kw teljesítmény kategóriában 9 csapágyat tartalmaz, amely extrém megbízhatóságot és élettartamot biztosít ebben a szegmensben

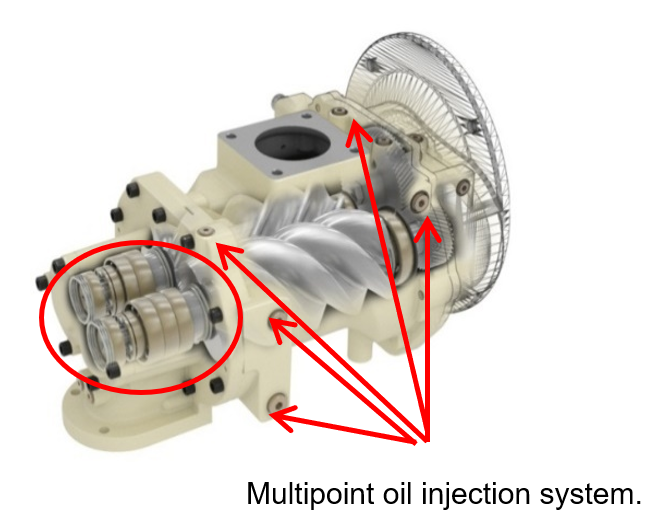

OLAJ BEFECSKENDEZÉS:

Az új fejlesztésű olaj befecskendező rendszer a megfelelő mennyiségű kenőanyagot képes fecskendezni a csapágyakhoz, ami megnöveli a csapágyak élettartamát. A kompressziós térbe juttatott optimális elosztású és mennyiségű kenőanyag csökkenti a súrlódásból adódó veszteségeket, és javítja a hatásfokot.

MEGNÖVELT KARBANTARTÁSI CIKLUSOK:

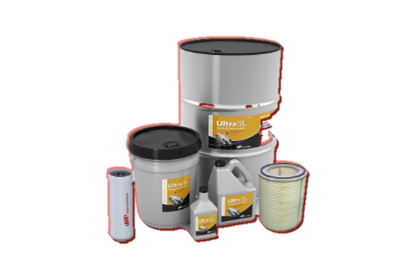

Az R szériájú légkompresszorok tervezése során fontos szempont volt a karbantartási ciklusok növelése. A szeparátor szűrők 8000 üzemóra, az olaj és levegőszűrők 4000 üzemóra karbantartási ciklusokkal rendelkeznek.    A légkompresszorok 5,5-75kW teljesítmények között standard felszereltségben Ingersoll Rand UltraCoolant kenőanyaggal érkeznek, melynek csereintervalluma 8000 üzemóra, de a kompresszorok 75kW teljesítménytől opcionálisan rendelhetők UltraCoolant EL kenőanyaggal is, ami 16000 üzemóra csereintervallumot biztosít, ezáltal hosszabb távon alacsonyabb karbantartási költséget

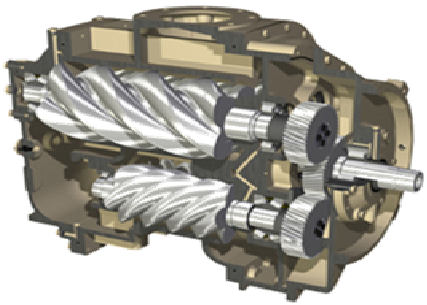

EGYEDÜLÁLLÓ INGERSOLL RAND KÉT FOKOZATÚ SŰRÍTŐEGYSÉG:

Az Ingersoll Rand, mint a világ legrégebbi és legnagyobb sűrítőegység gyártója a legnagyobb tapasztalattal rendelkezik a kétfokozatú kompresszorok gyártásában. A szabadalmaztatott két fokozatú sűrítőegység egy hajtáson keresztül, két sűrítési fokozatban kvázi két sűrítőegység párral állítja elő a kívánt nyomású sűrített levegőt. Az Ingersoll Rand kétfokozatú sűrítőegységei már 90kW teljesítménytől elérhetőek. Ekkora kompresszor méreteknél a konkurens megoldások legtöbb esetben szintén duplikált, de két különálló egyforma sűrítőelemmel rendelkező ún. iker (twin) berendezések. Az Ingersoll Rand ezen megoldása energia- hatékonysági szempontból jóval előtte halad ezeknek a megoldásoknak, ami a gyakorlatban is jelentős összeg. A karbantartási költségek szintén jóval alacsonyabbak ennél a megoldásnál.

INGERSOLL RAND LÉGKOMPRESSZOROK LÉGHŰTÉSES RENDSZERE:

A léghűtéses kompresszorok utóhűtője a túlméretezett hőcserélőknek köszönhetően mindössze 8-10ºC-al emelik meg belépő levegő hőmérsékletét (CTD). Ez egy, az iparági standard értékektől lényegesen alacsonyabb érték. Az Ingersoll Rand légkompresszorok standard felszereltségben 46 ºC környezeti hőmérsékletig képesek működni. Az extrém alacsony CTD (8-10ºC) alapvetően határozza meg a hűtve szárítók kiválasztási méretét teljesítményét és áramfelvételét.

OPTIMALIZÁLT SZEPARÁCIÓS RENDSZER:

A szeparátor betét egy két-fokozatú, öntött üvegszálas szerkezetű, megerősített szűrő.

Az olajelhordás mértéke a szeparátor szűrő után kevesebb, mint 3 ppm. A leválasztó elem méretezése miatt minimális, 0,2 bar nyomásesés van. Ez csökkenti a levegő kompresszorrendszeren keresztüli mozgatásához szükséges teljesítményt.

A nyomáscsökkentő lefúvató szelepek lehetővé teszik a leválasztó tartályban a nyomás csökkentését, amikor a gépet terheletlen üzemmódba vált, ami minimálisra csökkenti a terheletlen energiaigényt.

FÜGGETLEN ELRENDEZÉSŰ ÉS RUGALMAS HŰTŐRENDSZER:

Az Ingersoll Rand R-szériás légkompresszorai rugalmas beépítésű, egymástól független hűtőket tartalmaznak, amely enged némi vertikális mozgást.

Ennek következtében jelentősen csökken a termikus feszültség és a rezgések mértéke a hűtőventillátorok felől.

Mivel az olaj és levegőhűtők különböző hőmérsékletűek üzem közben, ezért az integrált levegő/olaj hűtők általában termikus feszültségnek vannak kitéve.

Az Ingersoll Rand ezen megoldása az egy darabból álló hűtők élettartamához képest lényegesen hosszabb élettartamot biztosít.

V-SHIELD™ TECHNOLÓGIA

Az INGERSOLL RAND a szabadalmaztatott V–Shield™ technológia segítségével megalkotta a szivárgásmentes kompresszort. Az RS-szériás kompresszorok alapfelszereltségben rozsdamentes acél csövezést és tömlőket tartalmaznak.  A sűrített levegő a hideg oldalon (a hűtőrendszer után) rozsdamentes acélból készült, ami meggátolja a rozsda miatti elhasználódás, illetve kizárja, hogy rozsdaszemcsék menjenek a sűrített levegővel a szűrőkbe, szárítókba.  Premium metal-flex tömlők hullámos belső dizájnnal és különleges rozsdamentes acél-szövet borítással, ami csökkenti a vibrációt és a zajt a kompresszoron belül. Természetesen ez a megoldás egyben magasabb élettartamot, megbízhatóságot, és alacsonyabb karbantartási költséget jelent (a tömlőket 40000 üzemóráig nem kell cserélni) A V–Shield™ technológia egyben rendelkezik a következő előnyökkel: Zajcsillapítás és a rezgések csillapítása a kompresszor részegységei között

Progressive Adaptive Control (PAC™)

Az Ingersoll Rand RS-széria beépített szenzorokkal monitorozza a nyomáseséseket az olajszűrőn, a beszívott levegőszűrőn és a szeparátor-szűrőn.

Amint ezeknek a szűrőknek a nyomásesése eléri a javasolt csereértéket, a légkompresszor jelezni fogja. A légkompresszor vezérlőrendszere képes arra, hogy ezeknek a szűrőknek a nyomásesését figyelembe vegye.

Ilyenkor a vezérlés annyival módosítja a légkompresszor nyomását, hogy a végponton a nyomás ne csökkenjen (állandó értékű kilépő levegőnyomás).

Ez a funkció segít a felhasználónak a karbantartás tervezésében, a költségek alacsonyan tartásában.

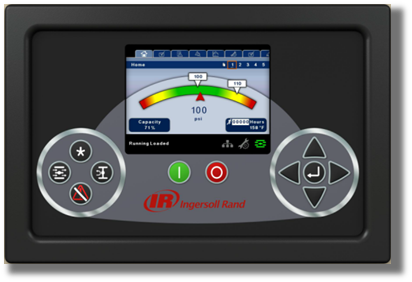

Xe 90 Intelligens CONTROLLER

Az R-szériás Ingersoll Rand légkompresszorokat az Xe-szériájú controller vezérli, és védi az állandó üzem közbeni monitoring segítségével.

Az Xe-90 egy felhasználóbarát, színes LCD kijelzővel rendelkező high-tech vezérlő.

Felhasználóbarát és könnyű kezelés

• 31válaszható nyelv (Magyar is)
• 30 napos adatgyüjtés SD kártya segítségével
• Ethernet csatlakozás internetes megjelenítéshez
• Idő és datum beállítás
• 4 gép sorrendvezérlés funkció
• szoftverfrissítés USB kártyán keresztül
• RS485 port
• MODBUS RTU kommunikáció
• MODBUS TCP kommunikáció
• HARD Wired kommunikáció
